点击查看大图
锯框在铰链式线性异向机构上的运动。
此系统解决锯框磨损问题，既大大减少传统滑块因不断磨损而需更换和维修的费用。
切割大理石时，800mm的行程，可进一步促使砂浆流动，尤其是对于非晶体材质，可消除锯条的卡滞，以确保高质量的切割。当切割易脆，有缺陷的荒石时，其作用更为重要。
800mm的行程，可减少每分钟循环次数，即减少对相关部件的冲击次数。

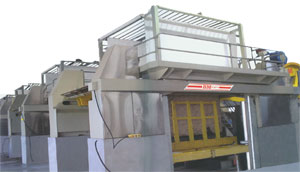

超级BM-龙牌80/100正面视图，通常切割宽度2000/2500。
推力均匀分布于机器所有部件
双连杆的优点：● 用双连杆，双曲轴代替单边式的动力传动方式。● 连接于锯框的双连杆和铰链式导向装置，确保锯框是完美直线运动。尤其在锯框一边锯条多（锯条愈多，承受压力愈大）；荒石高度不同时（初始压力作用于较高的荒料上）,这种传动方式尤显重要。
旋式主螺母装在立柱上方，通过丝杆提升荒料车并自动润滑。
镀铬垂直导轨
铬垂直棱形导轨
荒料车平台的变频提升系统
动力装置
此动力轴承座维修方便，不用破环水泥基座去更换滚动轴承。
动力装置详细图，飞轮重达8吨，直径3300mm
安装中的排锯
锯框测试：每一锯框组装后都装上金刚锯条，每一锯条施加10吨拉力，确认其弯曲度在生产部门要求的参数内。
